Промышленные объекты предъявляют особые требования к системам вентиляции. Здесь важна не только подача и удаление воздуха, но и удаление вредных выбросов, контроль микроклимата, обеспечение взрывобезопасности и бесперебойная работа при высокой нагрузке. Ошибка в проектировании может привести к нарушению санитарных норм, поломке оборудования или даже к аварии. Поэтому вентиляция в промышленных зонах проектируется по особым принципам, с учетом десятков факторов — от технологического процесса до норм пожарной безопасности.
Содержание
- Анализ технологического процесса
- Выбор подходящей схемы вентиляции
- Расчет параметров и кратности воздухообмена
- Учет вредных и опасных факторов
- Материалы и конструктивные решения
Анализ технологического процесса
Проектирование вентиляции начинается не с расчета расхода воздуха, а с детального изучения производственных процессов. Нужно понимать, какие загрязнения попадают в воздух: пыль, газы, пары, аэрозоли или избыточное тепло. Их источники, концентрации, продолжительность действия и влияние на работников определяют всю будущую конфигурацию системы. Так, в литейных цехах акцент делается на вытяжку горячего воздуха и продуктов горения, а в швейных или пищевых производствах — на фильтрацию и подачу чистого воздуха с минимальной турбулентностью.
Особое внимание уделяется выделениям, которые влияют на здоровье: пары кислот и щелочей, токсичные соединения, угарный газ, летучие органические вещества. Также рассматриваются условия — наличие взрывоопасных веществ, перепады температур, влажности, зоны с агрессивной средой. Проектировщик обязан учитывать режим работы оборудования, количество смен, расположение рабочих мест и потоков продукции. Даже небольшая ошибка на этом этапе может привести к неэффективности всей системы, росту эксплуатационных расходов и сбоям в работе предприятия.
Выбор подходящей схемы вентиляции
После анализа процессов подбирается тип системы: приточная, вытяжная или комбинированная (приточно-вытяжная). В большинстве промышленных объектов используются именно комбинированные решения с возможностью регулировки подачи воздуха и создания избыточного давления или разрежения. Например, в помещениях с пылевыми выбросами (цеха деревообработки, металлообработки) формируется локальное разрежение, чтобы пыль не распространялась за пределы зоны. А в помещениях с повышенными санитарными требованиями (пищевые или фармацевтические производства) создается избыточное давление, чтобы загрязненный воздух не попадал внутрь.
Вентиляция может быть:
- общобменной — обеспечивает воздухообмен по всему объему;
- местной — удаляет загрязнения непосредственно у источника;
- аварийной — включается при превышении ПДК или аварии;
- естественной — используется в сочетании с механической;
- рециркуляционной — экономит тепло при соблюдении условий по чистоте воздуха.
Сложные участки — зоны сварки, покраски, литья — требуют местных отсосов, зонтовых вытяжек, боксов с вытяжным куполом или фильтрующих шкафов. При этом важно, чтобы вытяжка не создавала сквозняков и не мешала работе сотрудников.
Расчет параметров и кратности воздухообмена
Расчет вентиляции в промышленных условиях — один из самых ответственных этапов. Он выполняется по нескольким методикам: кратностям воздухообмена, выделениям вредных веществ, избыточному теплу и влаге. Кратность (количество замен воздуха в час) зависит от категории помещения: для сварочного поста — 8–12, для литейного цеха — 15–25, для швейного участка — 5–8. Однако в реальных проектах эти цифры корректируются с учетом тепловыделений, плотности загрязнений и специфики работы оборудования.
Для участков с избыточным теплом расчет ведется по теплоизбыткам: сколько тепла выделяется за час и сколько воздуха нужно, чтобы это тепло удалить. Формула учитывает плотность воздуха, теплоемкость и допустимое повышение температуры. При удалении вредных веществ расчет идет от ПДК — сколько вредных паров или газа выделяется, какая их допустимая концентрация и сколько воздуха нужно для разбавления до безопасного уровня. Важно не забыть об инерционности процессов, кратковременных выбросах и возможности подключения аварийной вытяжки.
Учет вредных и опасных факторов
На производстве нельзя ограничиться комфортом. В проект обязательно закладываются мероприятия по обеспечению безопасности. В первую очередь это защита от взрыва — все вентиляционные компоненты в потенциально взрывоопасных зонах должны иметь соответствующую маркировку (Ex), быть искробезопасными и выполненными из антистатических материалов. Кроме того, трассы воздуховодов не должны пересекаться с электрическими кабелями и проходить через зоны повышенной температуры без специальной теплоизоляции.
Другой фактор — шум. Вентиляторы, особенно высокомощные, создают значительный акустический фон. Применение шумоглушителей, виброопор, гибких вставок и изоляции воздуховодов позволяет снизить уровень шума до допустимого. Также учитываются санитарные нормы: отведение воздуха должно быть организовано так, чтобы загрязненные выбросы не попадали обратно в воздухозабор, не нарушали экологические нормы и не мешали соседним объектам.
Материалы и конструктивные решения
Материалы воздуховодов и элементов подбираются с учетом среды. Для участков с агрессивными парами — нержавеющая сталь, пластик (ПП, ПВХ), стеклопластик. Для зон с высокими температурами — жаростойкая сталь с термостойкой эмалью. Если в помещении наблюдается конденсат, воздуховоды утепляют и оснащают дренажами. Приточные установки в холодных регионах всегда проектируются с калориферами — водяными, паровыми или электрическими. Обязателен расчет по температуре наружного воздуха на 0,92 обеспеченность, чтобы избежать обмерзания.

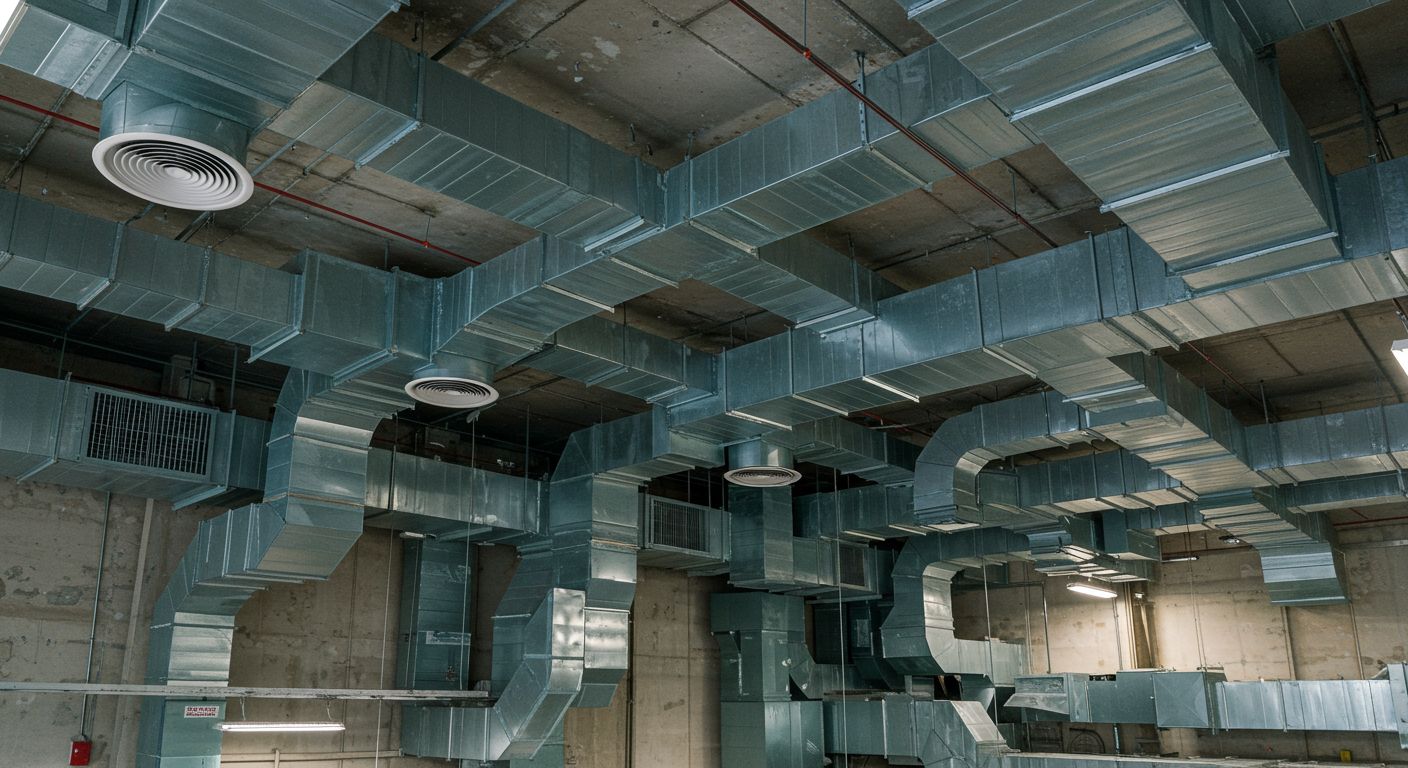

Проект вентиляции промзоны учитывает планировку, теплоизбытки и санитарные требования
Автоматика вентиляции — ещё один важный компонент. Включение по датчикам CO₂, температуры, давления и загрязненности фильтров позволяет обеспечить точный контроль и экономию энергии. В системах с рециркуляцией и подмесом свежего воздуха необходимы приточные клапаны, герметичные заслонки и интеллектуальные регуляторы расхода. Расчет сопротивления всей сети, балансировка и настройка после монтажа — обязательные условия ввода системы в эксплуатацию.
Итак, грамотное проектирование вентиляции на промышленных объектах требует глубокого понимания технологических процессов, нормативных требований и особенностей эксплуатации. Лишь комплексный подход — от анализа загрязнений до выбора оборудования — позволяет создать надёжную, энергоэффективную и безопасную систему, которая прослужит десятилетиями без сбоев и аварий.
