В системах вентиляции спиральные воздуховоды занимают особое место благодаря своей прочности, долговечности и эстетичной форме. Они широко применяются как в промышленных, так и в гражданских объектах — от цехов и складов до торговых центров и офисных зданий. Главным преимуществом спиральных воздуховодов является их высокая механическая прочность и сниженное аэродинамическое сопротивление. Но как же именно производится этот тип воздуховодов? Что отличает качественный спиральный воздуховод от некачественного? Из каких материалов он создается и какое оборудование используется? В этой статье мы подробно разберём весь производственный процесс, от выбора металла до упаковки готовой продукции.
Содержание
- Что такое спиральный воздуховод
- Какие материалы используют
- Технология производства и оборудование
- Преимущества спиральных воздуховодов
- Контроль качества и доставка
Что такое спиральный воздуховод
Спиральный воздуховод — это круглый канал, изготовленный из ленты оцинкованной, нержавеющей или алюминиевой стали, скрученной по спирали и соединённой замковым швом. В отличие от прямошовных труб, где соединение выполняется продольно, спиральная конструкция обеспечивает повышенную жёсткость, улучшает герметичность и минимизирует вибрации. Спиральные воздуховоды могут иметь различные диаметры — от 100 до 1600 мм и более, что позволяет использовать их в системах приточной, вытяжной и смешанной вентиляции на объектах различного назначения.
Чаще всего спиральные воздуховоды применяются в крупных зданиях, где требуется большой объём воздушного потока и высокая устойчивость к деформациям. За счёт формы и способа соединения они отлично справляются с перепадами давления и механическими нагрузками. Кроме того, благодаря своей эстетичности их часто не скрывают за потолками, а оставляют на виду как часть дизайнерского решения в стилях «лофт» и «индастриал».
Какие материалы используют
Выбор материала для производства спиральных воздуховодов напрямую влияет на их эксплуатационные характеристики, срок службы и стоимость. Наиболее распространённым вариантом является оцинкованная сталь — она оптимальна по цене, устойчива к коррозии и проста в обработке. Для более агрессивных условий окружающей среды, а также для пищевых или медицинских объектов, используют воздуховоды из нержавеющей стали. Алюминиевые воздуховоды применяются реже — преимущественно там, где важен малый вес конструкции и умеренные требования к прочности.
Толщина металла обычно варьируется от 0,5 до 1,2 мм. Более тонкий металл используют для воздуховодов малого диаметра и невысокого давления, а для промышленных систем — более толстый. Иногда воздуховоды покрываются дополнительным защитным слоем или окрашиваются порошковыми составами, особенно если они будут установлены в агрессивной среде или на улице.
Технология производства и оборудование

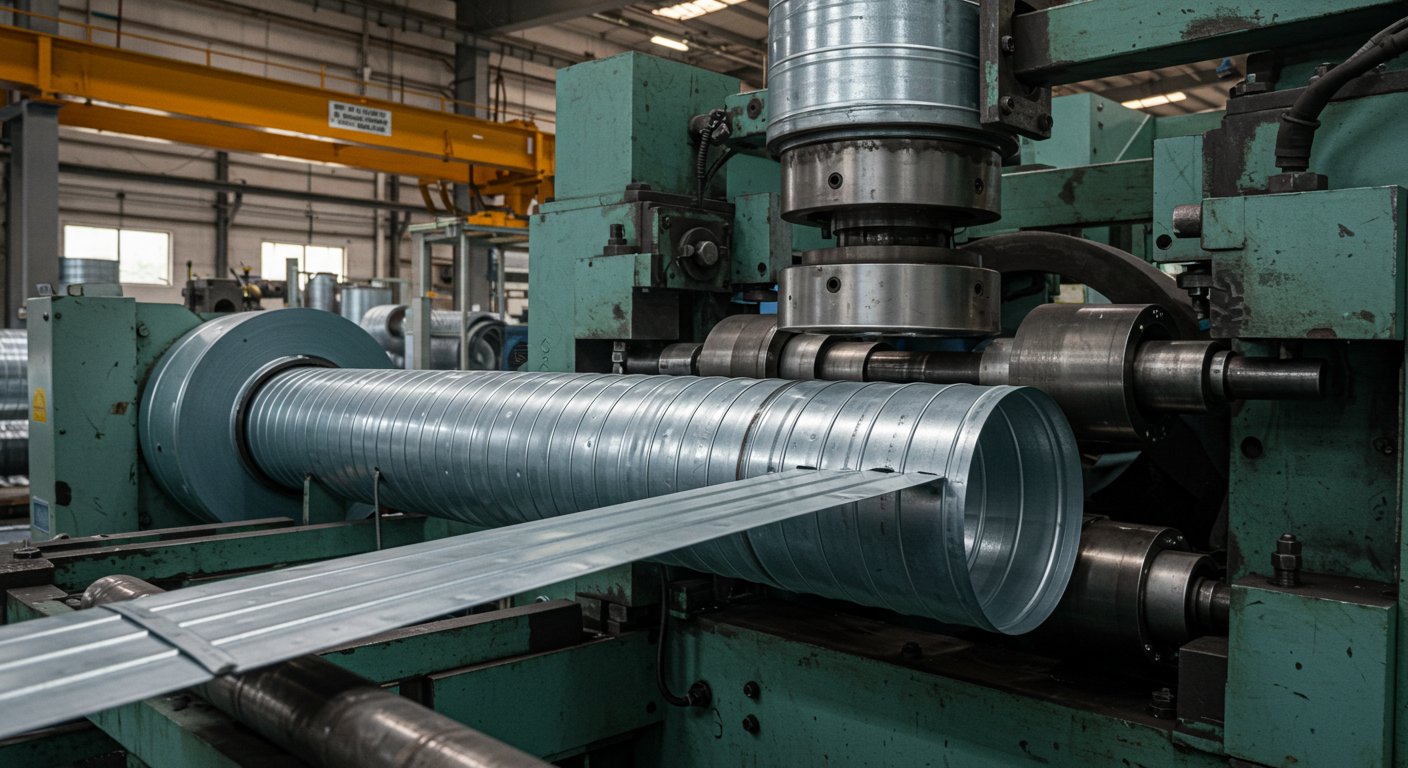

Производство спиральных воздуховодов — это автоматизированный и высокоточный процесс. Основное оборудование — это спирально-навивной станок, который формирует трубу из металлической ленты шириной 137 мм (стандарт ISO) с помощью роликов и формующего механизма. Лента подаётся в станок с размотчика, изгибается и скручивается по спирали, после чего шов фиксируется замковым способом. Такой метод обеспечивает герметичность, высокую прочность и равномерность стенки по всей длине трубы. Длина готового воздуховода может составлять от одного до шести метров, в зависимости от требований заказчика и условий транспортировки.
На выходе из станка трубы автоматически обрезаются до заданной длины и, при необходимости, снабжаются фасонными соединительными элементами: раструбами, фланцами, муфтами. Параллельно производятся и комплектующие — отводы, тройники, переходы, заслонки, шумоглушители. Эти элементы могут производиться как на специализированных станках, так и вручную при сложной геометрии. Процесс требует точного соблюдения размеров, особенно если система проектируется с плотной привязкой к архитектуре здания.

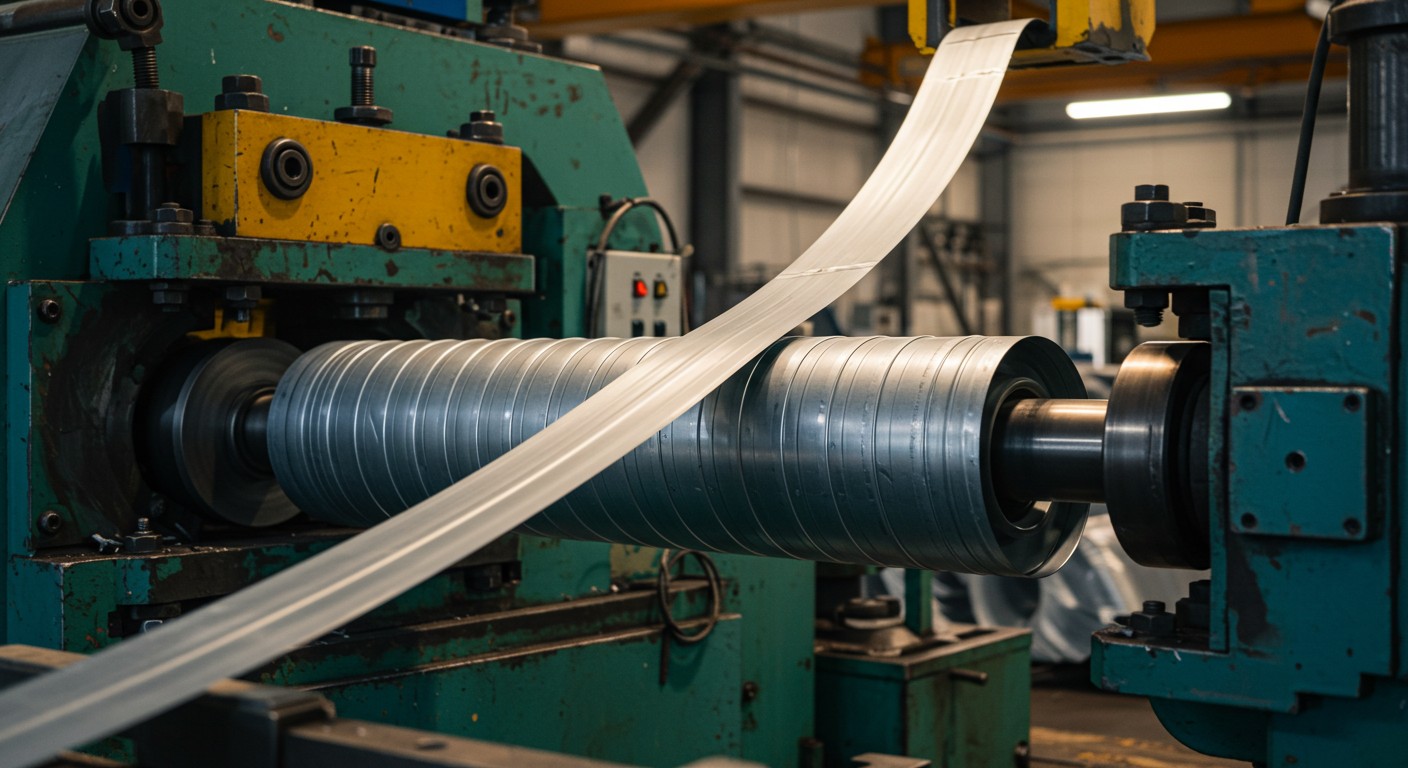

На производстве спиральных воздуховодов используются автоматические станки для обеспечения точности и стабильного качества
Преимущества спиральных воздуховодов
Спиральные воздуховоды обладают рядом объективных преимуществ перед другими типами вентиляционных каналов. Это объясняет их широкое распространение в различных сферах — от бытовых объектов до промышленности.
- Высокая прочность: благодаря спиральной навивке конструкция выдерживает внешние и внутренние нагрузки, вибрации и удары.
- Герметичность шва: замковое соединение эффективно удерживает поток воздуха и предотвращает утечки.
- Низкое сопротивление: гладкая внутренняя поверхность способствует свободному прохождению воздуха и снижает энергозатраты.
- Эстетичность: аккуратный внешний вид позволяет использовать воздуховоды в открытых интерьерах.
- Скорость монтажа: стандартные размеры и соединения ускоряют сборку на объекте.
Кроме того, спиральные воздуховоды проще в транспортировке и хранении по сравнению с прямоугольными, особенно при крупнооптовых поставках. Их можно штабелировать, они занимают меньше места и не требуют дополнительной защиты от деформации.
Контроль качества и доставка
Контроль качества является важным этапом производства спиральных воздуховодов. На каждом этапе — от резки ленты до финальной упаковки — изделия проверяются на соответствие ГОСТ, СНиП и техническим условиям. Особое внимание уделяется геометрии (ровность окружности), целостности шва, отсутствию заусенцев, толщине металла и точности размеров. В случае индивидуальных заказов возможны дополнительные проверки — например, на герметичность под давлением или устойчивость к коррозии.
После прохождения контроля воздуховоды упаковываются в специальные транспортные поддоны или оборачиваются защитной пленкой. Важно, чтобы при доставке не произошло деформаций краёв и замков. Серьёзные производители всегда учитывают условия логистики, особенно при поставке на удалённые объекты. Иногда также предусмотрены маркировка и сопроводительная документация для облегчения сборки на месте.
Таким образом, производство спиральных воздуховодов — это технологически развитый, точный и регламентированный процесс. От выбора материала до упаковки и контроля качества каждый этап влияет на долговечность и эффективность вентиляционной системы. При правильном проектировании и качественном изготовлении такие воздуховоды становятся залогом надёжной и бесперебойной работы вентиляции в любых условиях.
