Чем чище воздух — тем здоровее и продуктивнее атмосфера внутри любого здания, будь то офис, производственный цех или жилой дом. Именно поэтому фильтры в вентиляции играют ключевую роль. Они не просто задерживают пыль — они очищают воздух от аллергенов, вредных газов, микроорганизмов и других загрязнителей, незаметных глазу, но крайне опасных для здоровья человека и оборудования. Современные фильтры — это не просто металлическая рамка с тканью: это сложные технические изделия с многоуровневой системой очистки и точной классификацией по классам эффективности. Разберём, как устроены фильтры в вентиляции, какие они бывают и как влияют на работу всей системы.
Содержание
- Типы фильтров в системах вентиляции
- Принцип работы и устройство фильтров
- Материалы и классы очистки
- Где устанавливаются фильтры
- Обслуживание и срок службы фильтров
Типы фильтров в системах вентиляции
Вентиляционные фильтры классифицируются по степени очистки, конструкции и назначению. Наиболее популярное деление — по классам очистки: грубая, тонкая и высокоэффективная. Каждый из этих классов фильтрует воздух от загрязнителей определённого размера. В промышленных системах нередко применяются каскадные схемы — от грубой к тонкой очистке. Это позволяет продлить срок службы основного фильтра и улучшить качество поступающего воздуха.
- Фильтры грубой очистки (G2–G4) — задерживают крупные частицы пыли, насекомых, пух, волокна;
- Фильтры тонкой очистки (F5–F9) — эффективно улавливают пыльцу, микрочастицы, угольную пыль;
- HEPA и ULPA фильтры — обеспечивают почти стерильную среду, улавливая до 99,999% микрочастиц;
- Адсорбционные (угольные) фильтры — устраняют запахи, летучие органические соединения и вредные газы.
Также по конструкции фильтры делятся на карманные, панельные, кассетные, рукавные и складчатые. Каждый тип имеет свои особенности в плане воздушного сопротивления, площади фильтрации и удобства обслуживания. Например, карманные фильтры обладают большой пылеёмкостью и подойдут для объектов с высоким уровнем загрязнения, тогда как панельные компактны и оптимальны для помещений с небольшими приточными системами.
Принцип работы и устройство фильтров
Основная задача любого вентиляционного фильтра — пропустить через себя воздушный поток, задержав при этом механические или химические примеси. Принцип работы прост: загрязнённый воздух поступает в фильтр, где его поток направляется через фильтрующий материал, задерживающий частицы определённого размера. Чем мельче структура фильтрующего слоя — тем выше класс очистки. Однако это также увеличивает сопротивление воздушному потоку, что необходимо учитывать при проектировании системы.
Фильтр может состоять из одного или нескольких слоёв фильтрующего материала, помещённых в металлическую или пластиковую рамку. Для повышения эффективности применяются различные технологии: электростатическая зарядка волокон, многоступенчатая структура из синтетики и стекловолокна, сорбционные прослойки с активированным углём или цеолитом. В некоторых промышленных решениях встречаются фильтры с автоматической регенерацией или функцией самодиагностики загрязнения. Такие модели применяются в условиях, где критична стабильность воздухообмена, например, в фармацевтике, пищевой промышленности или серверных залах.

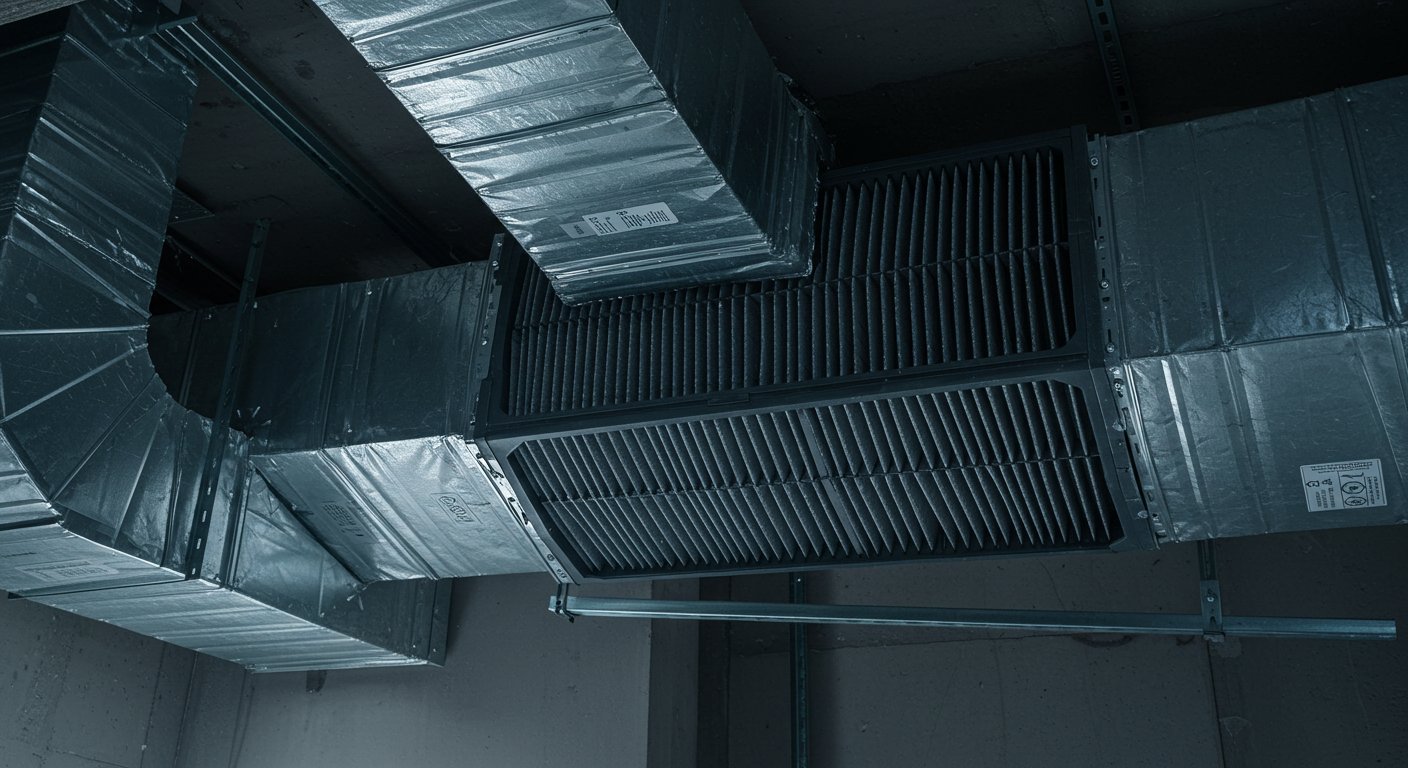

На изображении — система вентиляции с установленными кассетными и угольными фильтрами
Материалы и классы очистки
Качество фильтрации напрямую зависит от используемого материала. Чаще всего применяются следующие виды:
- Синтетические волокна (ПЭТ, ПП) — устойчивы к влаге, обладают стабильной структурой;
- Стекловолокно — используется в фильтрах тонкой и сверхтонкой очистки, имеет высокую эффективность;
- Нетканые материалы с электростатическим зарядом — увеличивают задержку мелких частиц;
- Активированный уголь — используется для абсорбции запахов и химических соединений;
- Металлические сетки — в моющихся фильтрах или как предварительная защита от крупного мусора.
Согласно международным стандартам (например, ISO 16890 или ранее EN 779), фильтры делятся на классы в зависимости от эффективности улавливания частиц определённого размера. Например, ISO ePM1 улавливает частицы размером до 1 мкм, ISO ePM2.5 — до 2.5 мкм и т.д. Это позволяет точно подобрать фильтр под задачи конкретного объекта — от жилого дома до операционной. Подбор фильтра неправильного класса может не только ухудшить качество воздуха, но и повредить оборудование, если мелкие частицы проникнут в теплообменники или двигатели вентилятора.
Где устанавливаются фильтры
Фильтры могут устанавливаться в различных точках системы вентиляции: как в приточных, так и в вытяжных каналах. Их расположение зависит от задач очистки и специфики объекта. Наиболее часто фильтры встречаются в следующих местах:
- Приточная установка — здесь обязательно наличие фильтра для защиты помещения от уличной пыли и загрязнений;
- Перед теплообменником — предотвращение оседания пыли на оребрении и повышение энергоэффективности;
- В вытяжке — для очистки воздуха перед выбросом в атмосферу, особенно на производстве;
- В локальных вентиляторах и каналах — дополнительная очистка для зон повышенной чистоты (кухни, лаборатории, серверные).
Часто применяется каскадная фильтрация — последовательная установка фильтров разного класса. Это позволяет эффективно справляться с загрязнениями различной природы, продлевая срок службы более дорогих фильтров высокой степени очистки. Расчёт вентиляции обязательно должен учитывать сопротивление фильтров, особенно если система работает с рекуперацией или в режиме постоянного давления.
Обслуживание и срок службы фильтров
Насколько хорошо будет работать вентиляция — зависит от регулярного обслуживания фильтров. Засорённые фильтры не только ухудшают качество воздуха, но и создают повышенное сопротивление для вентилятора, что увеличивает энергопотребление и приводит к износу оборудования. Частота замены зависит от типа фильтра, условий эксплуатации и объёма загрязнённого воздуха. В среднем фильтры грубой очистки служат 3–6 месяцев, тонкой — 6–12 месяцев, HEPA — до 2 лет в зависимости от нагрузки.
На объектах с высокими требованиями к чистоте воздуха (больницы, пищевые производства, музеи, фармацевтика) применяются датчики загрязнения и автоматические системы мониторинга состояния фильтров. Это позволяет избежать человеческого фактора и своевременно производить замену. Для бытовых и офисных систем достаточно придерживаться регламентов производителя и проводить регулярные осмотры. Использование оригинальных сменных фильтров, а не универсальных аналогов — залог надёжной работы системы вентиляции и чистоты воздуха в помещении.
Таким образом, фильтры — это важнейший элемент вентиляционной системы, который требует грамотного подбора, установки и обслуживания. От их качества зависит не только микроклимат, но и здоровье людей, сохранность оборудования и соответствие санитарным требованиям.
