Фасонные части воздуховодов — это не просто соединительные элементы. Это ключевые компоненты, от которых зависит герметичность, эффективность и работоспособность всей вентиляционной системы. В отличие от прямолинейных участков, фасонные изделия изготавливаются по индивидуальным чертежам или строго по нормативам, и требуют особой точности в производстве. Их назначение — изменение направления потока, соединение участков разных диаметров и форм, регулировка воздушного потока, а также компенсация геометрических особенностей пространства. В этой статье мы подробно расскажем о том, как организовано производство фасонных частей воздуховодов, какие этапы оно включает, и почему важно заказывать их у профессионалов с опытом и современным оборудованием.
Содержание
- Роль фасонных частей в вентиляции
- Этапы производства фасонных изделий
- Основные виды фасонных частей
- Материалы и технологии обработки
- Критерии качества и контроль
Роль фасонных частей в вентиляции
Фасонные части вентиляционных систем выполняют сразу несколько важных функций: они обеспечивают переходы между воздуховодами разного сечения, позволяют изменять направление воздушного потока, компенсируют разницу в высотах и соединяют элементы на поворотах или в ограниченном пространстве. Без таких деталей невозможно построить работоспособную систему вентиляции в реальных условиях, особенно если речь идёт о крупных производственных, торговых или административных объектах. Именно фасонные элементы отвечают за логичную маршрутизацию воздуховодов, а также позволяют эффективно использовать доступное пространство, не нарушая требований к скорости воздуха и сопротивлению потоку.
От качества фасонных изделий зависит не только эстетика монтажа, но и техническая надёжность системы: негерметичные или неправильно спроектированные детали приводят к утечкам воздуха, увеличению уровня шума, нарушению баланса подачи и вытяжки. Кроме того, в местах соединения на фасонных элементах зачастую возникает дополнительное сопротивление воздушному потоку, поэтому геометрия и внутренняя поверхность этих изделий должны быть выполнены с минимальными допусками и предельной точностью. Именно по этой причине их производство требует специального подхода, квалифицированного персонала, а также применения современных методов раскроя, гибки и сборки.

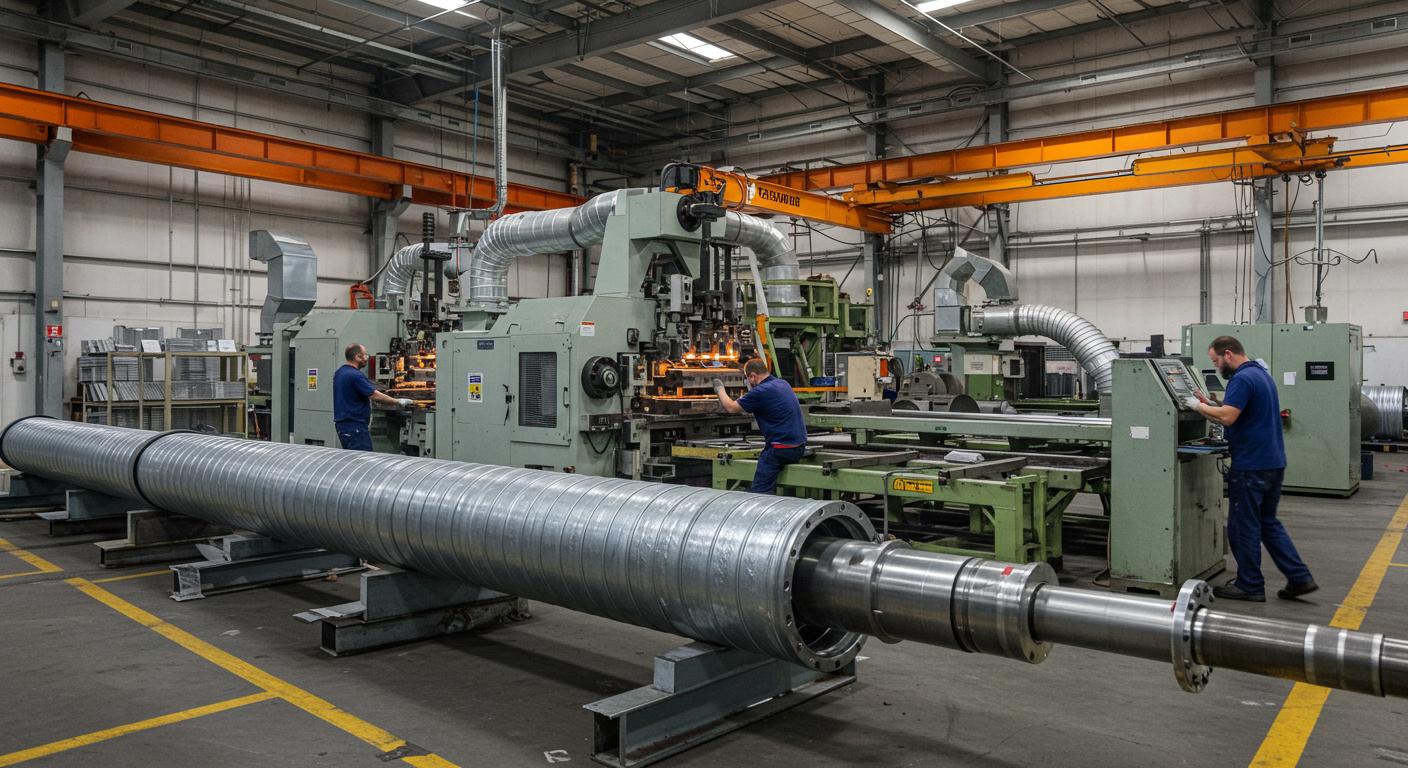

Этапы производства фасонных изделий
Процесс производства фасонных частей воздуховодов начинается с проектирования. На основании общей схемы вентиляции, чертежей или трёхмерной модели объекта инженеры создают деталировку каждого элемента: отводов, тройников, переходов, зонт-накладок, крестовин и прочего. Каждый фасонный элемент имеет свою специфику: углы поворота, радиусы закругления, соотношение сторон, тип соединений. Особенно важно учитывать аэродинамические характеристики: при проектировании выполняется расчёт сопротивления и закладываются меры по его снижению (плавные изгибы, оптимальный угол поворота, сглаженные внутренние швы). После завершения проектных работ чертежи передаются на участок раскроя, где начинается работа с металлом.
Для изготовления фасонных изделий чаще всего используется оцинкованная сталь, но в зависимости от требований проекта могут применяться нержавеющая, алюминиевая или холоднокатаная сталь. Листы проходят первичную проверку, после чего отправляются на резку. Современные станки лазерной и плазменной резки позволяют максимально точно вырезать даже сложные элементы с высокой повторяемостью. Далее начинается этап гибки и формовки — на листогибах, вальцах и прессах придают нужную геометрию каждому элементу. После этого заготовки направляются на участок сборки: осуществляется сварка или соединение замками, устанавливаются фланцы, уплотнители, компенсаторы, при необходимости — вибровставки или шумоглушители. Особое внимание уделяется герметизации швов и равномерности поверхности, особенно на участках с высоким давлением воздуха.
Основные виды фасонных частей
Существует множество типов фасонных частей воздуховодов, и каждый вид предназначен для выполнения своей задачи. Основные виды фасонных изделий включают:
- Отводы — изменяют направление потока на заданный угол (90°, 60°, 45°, 30°, 15° и др.).
- Переходы — обеспечивают соединение воздуховодов с разными размерами или сечениями.
- Тройники — применяются для разветвления потока воздуха на два направления.
- Крестовины — объединяют сразу несколько потоков и используются в сложных распределительных схемах.
- Зонты, колпаки, дефлекторы — устанавливаются на выходных участках для защиты и стабилизации потока.
Помимо этого, могут быть изготовлены нестандартные фасонные элементы: сегментные отводы, круглые в прямоугольные переходы, сдвоенные тройники, элементы с врезкой под углом. Все они производятся по индивидуальным чертежам с учётом монтажных условий и технического задания заказчика. Важно понимать, что без фасонных частей невозможно корректно соединить воздуховоды между собой, особенно если речь идёт о многоуровневых, разветвлённых или ограниченных по пространству инженерных системах.
Материалы и технологии обработки
Качество фасонных изделий напрямую зависит от правильно выбранного материала. Наиболее распространённый вариант — это оцинкованная сталь, обеспечивающая антикоррозийную защиту и высокую жёсткость. Для объектов с особыми санитарными требованиями или агрессивной средой используется нержавеющая сталь AISI 304 или 430, а в случае, если важна лёгкость конструкции — алюминий. Помимо базовых материалов, в процессе производства может применяться шумоизоляционная или теплоизоляционная обшивка, защитные покрытия, окрашивание и антикоррозийная обработка. Особенно это актуально для наружных систем вентиляции или помещений с повышенной влажностью.

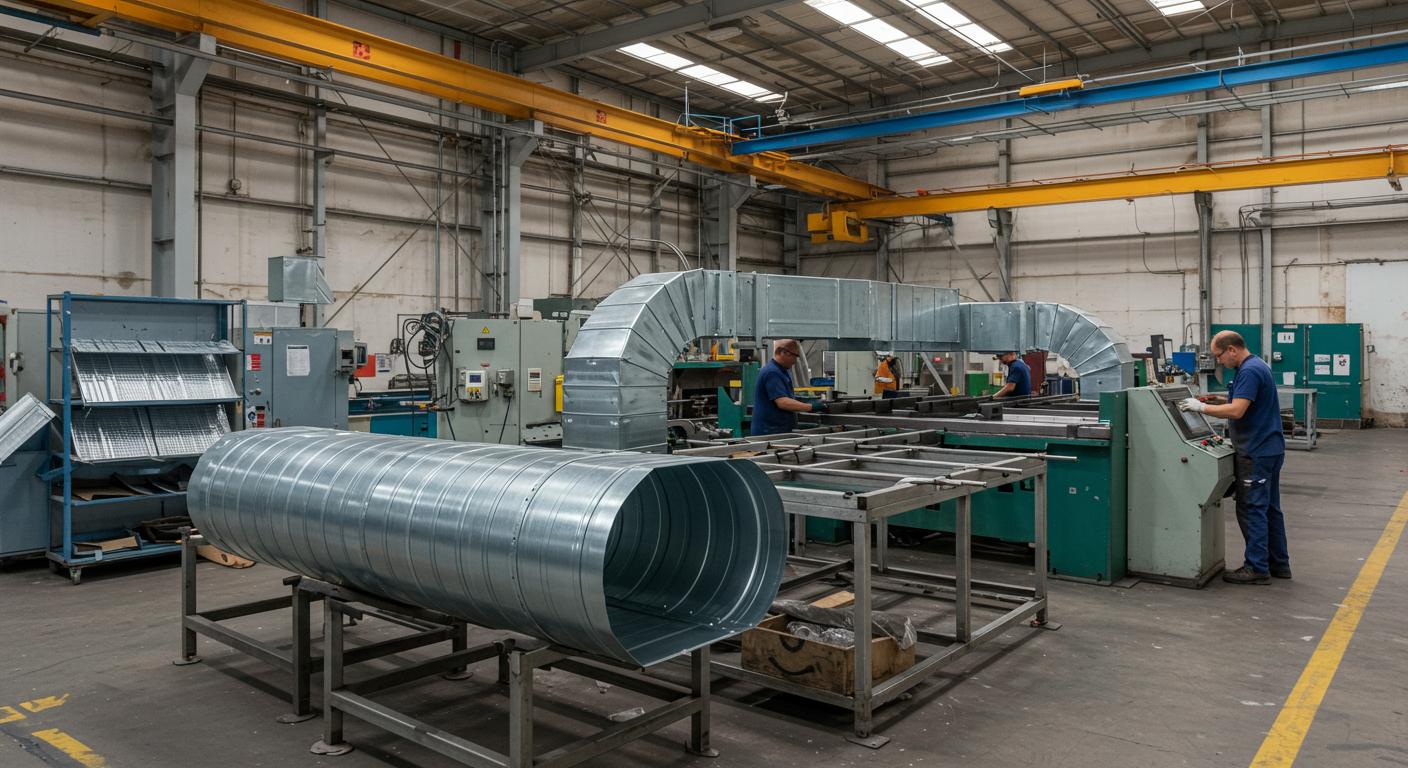

Фасонные части производятся с учетом точных чертежей, соблюдением геометрии и герметичности, что гарантирует их эффективную работу в составе вентиляционной системы
В числе технологий обработки — плазменная и лазерная резка, гибка на листогибах с ЧПУ, вальцовка, фальцовка, сварка в среде инертных газов, герметизация швов специальными составами. Использование станков с числовым программным управлением (ЧПУ) позволяет изготавливать сложные элементы с минимальными допусками, что особенно важно при проектировании современных вентиляционных систем, где не допускаются утечки или нестыковки.
Критерии качества и контроль
Качественная фасонная часть — это изделие, которое соответствует чертежу, не имеет деформаций, сколов и дефектов, выдерживает заданные нагрузки и обеспечивает герметичное соединение с другими элементами системы. В процессе производства каждый этап сопровождается контролем: проверяется толщина металла, точность резки, радиусы изгиба, плотность сварных соединений. После сборки каждый элемент проходит контрольные замеры, визуальный осмотр, иногда — пробную установку или испытания под давлением. Обязательно проверяется геометрия изделия: отклонения по диагоналям, сечениям, углам соединений не должны превышать допустимых значений по ГОСТ и ТУ.
Если продукция предназначена для использования в медицинских учреждениях, пищевых производствах или фармацевтике, дополнительно проводится санитарная обработка и оформляется документация на соответствие санитарно-гигиеническим нормам. Также на фасонные элементы наносится маркировка — для упрощённой сборки и логистики. Это особенно важно при отгрузке больших объёмов с множеством типов деталей. Контроль на всех стадиях — от заготовки до упаковки — позволяет быть уверенными, что фасонные изделия будут работать исправно, герметично и безопасно в течение всего срока эксплуатации системы вентиляции.
