Стандартные решения в системах вентиляции далеко не всегда отвечают требованиям конкретного объекта. Именно поэтому производство воздуховодов по техническому заданию (ТЗ) становится всё более востребованной услугой в сфере инженерных коммуникаций. Такая форма работы позволяет максимально точно реализовать проектные решения, обеспечить надёжность, герметичность и полное соответствие будущих воздуховодов условиям эксплуатации. В основе лежит тщательная проработка каждого параметра: от размеров и конфигурации до выбора металла, типа соединений и дополнительных элементов. В этой статье мы подробно расскажем, как организован процесс производства воздуховодов по ТЗ: от момента получения запроса до выпуска готовой продукции.
Содержание
- Анализ технического задания и проектирование
- Процесс производства воздуховодов по ТЗ
- Особенности изготовления под нестандарт
- Контроль качества и точность исполнения
- Упаковка, маркировка и доставка на объект
Анализ технического задания и проектирование
Каждое производство воздуховодов по ТЗ начинается с детального изучения исходной информации, которую предоставляет заказчик. Это может быть как полноценный комплект рабочей документации, включающий в себя планы, схемы, спецификации и чертежи, так и просто список параметров с пояснительной запиской. На этом этапе инженеры-проектировщики анализируют условия будущей установки воздуховодов: площадь помещений, наличие технологического оборудования, особенности архитектуры здания, требования к кратности воздухообмена, давлению, шуму, пожаробезопасности. Также учитывается климатический пояс объекта, чтобы при необходимости предусмотреть утепление или специальную обработку воздуховодов. Далее проводится подбор оптимальных сечений, типа воздуховодов (прямоугольных, круглых, овальных), способа крепления и герметизации стыков. Все проектные решения согласовываются с заказчиком, после чего подготавливаются производственные чертежи.
Важным преимуществом индивидуального производства по ТЗ является возможность максимально гибко подходить к нестандартным задачам. Например, в помещениях с ограниченной высотой могут быть спроектированы уплощённые воздуховоды, а в зонах с агрессивной средой — изделия из нержавеющей или кислотоустойчивой стали. Также по ТЗ можно предусмотреть установку шумоглушителей, вибровставок, обратных клапанов, дроссель-заслонок и других фасонных элементов. Всё это изначально закладывается в проектную документацию и служит основой для дальнейших производственных операций. Таким образом, на выходе заказчик получает не просто воздуховоды, а полнофункциональные изделия, полностью готовые к работе в заданных условиях.

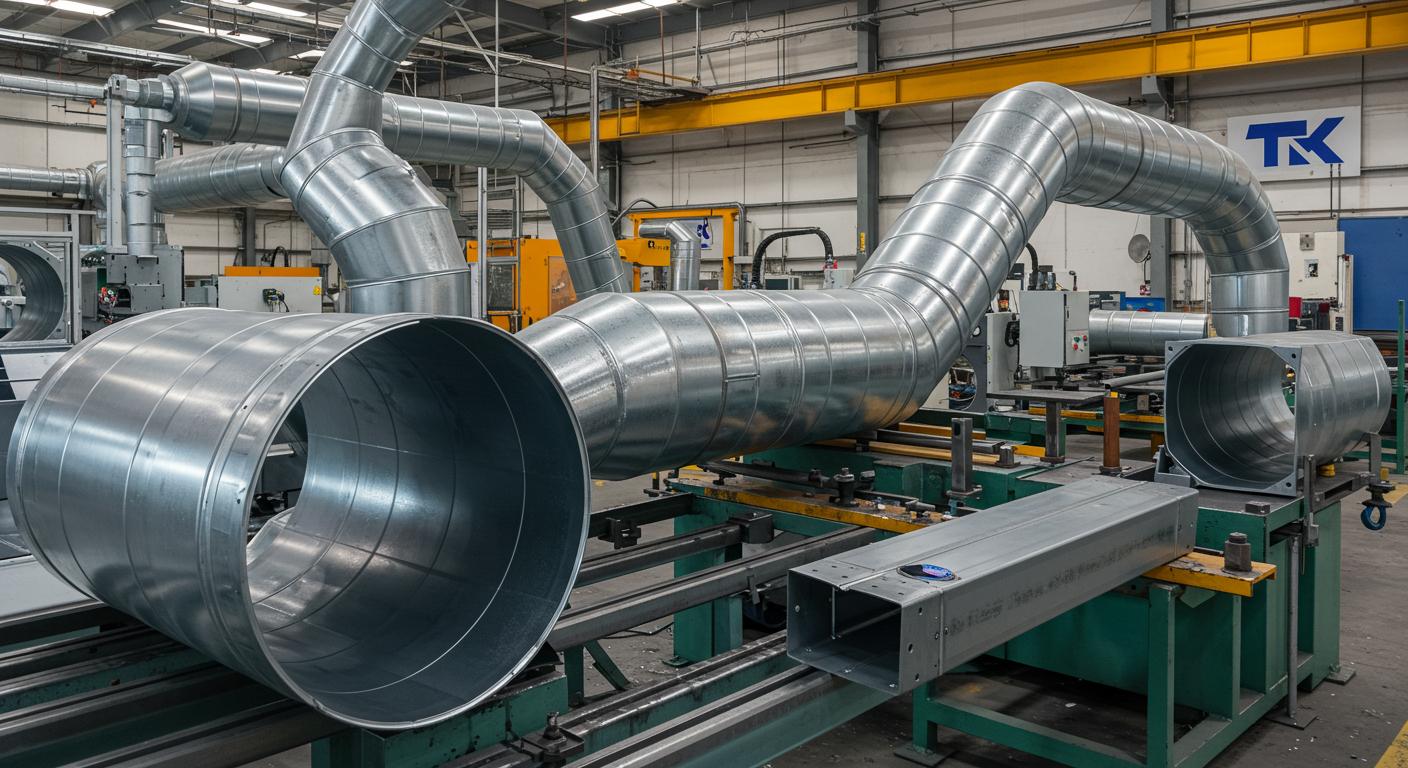

Процесс производства воздуховодов по ТЗ
На основе утверждённых чертежей запускается непосредственный производственный процесс. Он начинается с подбора и подготовки металлических листов нужной толщины. Наиболее часто применяется оцинкованная сталь, но в зависимости от условий эксплуатации могут использоваться нержавеющая, холоднокатаная, алюминиевая или даже медная сталь. Заготовки проходят этап раскроя — лазерная или плазменная резка, в зависимости от требуемой точности и объёма партии. Весь раскрой выполняется по заранее разработанным картам, что позволяет снизить потери материала и повысить скорость работы. После резки заготовки поступают на гибочные станки, где приобретают форму будущих воздуховодов: прямоугольные короба, круглые трубы, отводы, переходы, тройники и другие фасонные элементы. На данном этапе также формируются посадочные места под фланцы, элементы соединений, отверстия под лючки и прочие дополнительные функции, предусмотренные ТЗ.
Сборка воздуховодов осуществляется на специализированных участках с применением как ручного, так и автоматизированного оборудования. Для обеспечения герметичности используются различные виды сварки — точечная, полуавтоматическая, аргонодуговая. Также возможна сборка на замковых соединениях или заклёпках. В случае необходимости в конструкции монтируются шумоглушители, теплоизоляционные материалы, прокладки из вспененного полиэтилена, резины, минеральной ваты и других материалов. Особое внимание уделяется прочности и устойчивости изделий к деформациям — поэтому при необходимости добавляются ребра жёсткости. После сборки каждый воздуховод проходит проверку по контрольному шаблону, где измеряются геометрические параметры и соответствие чертежам.
Особенности изготовления под нестандарт
Производство по техническому заданию предполагает точную подстройку под требования проекта, и это особенно важно при изготовлении нестандартных воздуховодов. Под нестандартом понимаются изделия, которые выходят за рамки типовых ГОСТ: это могут быть нестандартные габариты, сложная форма (например, изогнутые участки в горизонтальной и вертикальной плоскости одновременно), встроенные модули или оригинальные конструкции. На таких этапах требуется высокий уровень точности и опыта от производственного персонала, поскольку малейшее отклонение может привести к несоответствию при монтаже. Кроме того, нестандартные изделия требуют индивидуальной упаковки и маркировки, чтобы при установке на объекте не возникло путаницы.
Часто нестандарт возникает при работе с архитектурными объектами, историческими зданиями, ресторанами, студиями, офисами с открытыми потолками. В таких проектах воздуховоды становятся частью интерьера, поэтому важно обеспечить не только функциональность, но и эстетичный внешний вид. Для этого применяются специальные методы обработки поверхности: полировка, окрашивание порошковыми красками, антикоррозийная защита, декоративная обшивка. Также в таких изделиях максимально скрываются сварные швы, используются гладкие соединения и усиливается контроль качества на финишном этапе.
Контроль качества и точность исполнения
Контроль качества в производстве воздуховодов по ТЗ — это неотъемлемая часть всего процесса. Каждый этап, начиная с подготовки металла и заканчивая упаковкой готовой продукции, сопровождается проверками и замерами. В отделе технического контроля проводится приёмка металла, проверка геометрии после гибки, осмотр швов и соединений после сварки, а также контроль полной комплектности по спецификации. Особенно важны замеры прямолинейности, углов, диаметров и фланцевых соединений, так как даже незначительные отклонения могут затруднить монтаж и нарушить герметичность системы. При необходимости изделия проходят герметичные испытания — продувку с замером утечек или опрессовку воздухом.
Производство воздуховодов по ТЗ требует точности, внимательности и строгого соответствия проектным требованиям
Финальная проверка включает сверку всей партии с чертежами и маркировку элементов для упрощённой сборки на объекте. Контроль также включает визуальный осмотр поверхности на наличие сколов, царапин, вздутий и прочих дефектов. Для объектов с повышенными требованиями (медицинские учреждения, фармацевтика, пищевое производство) дополнительно проводится санитарная очистка, и выдаются протоколы соответствия. Благодаря многоступенчатому контролю заказчик получает готовую продукцию, соответствующую как чертежам, так и нормативам безопасности и качества.
Упаковка, маркировка и доставка на объект
Завершающий этап — это грамотная упаковка и подготовка воздуховодов к отгрузке. Особенно важно это при производстве по ТЗ, поскольку каждая партия уникальна и требует своей логистической схемы. Все элементы упаковываются в соответствии с их формой и размерами: применяются паллеты, обрешётки, пузырчатая плёнка, мягкие прокладки. Каждый элемент снабжается маркировкой с указанием позиции, номера чертежа и монтажного участка. Это позволяет ускорить и упростить процесс установки на объекте. Дополнительно формируется паспорт изделия и сопроводительная документация.
Доставка осуществляется собственным транспортом или с привлечением проверенных логистических компаний, в зависимости от объёма заказа и удалённости объекта. Важно отметить, что наша компания обеспечивает не только производство, но и помощь в комплектации, а при необходимости — шеф-монтаж и техническое сопровождение на месте. Таким образом, производство воздуховодов по ТЗ — это комплексная услуга, ориентированная на результат. Гибкость, точность, контроль и индивидуальный подход делают такие решения оптимальными для объектов любого масштаба и сложности.
