Неправильное проектирование промышленной вентиляции может обернуться не только неэффективной работой системы, но и прямыми убытками для предприятия. Избыточный шум, неравномерное распределение воздуха, образование конденсата, ускоренное изнашивание оборудования — всё это последствия типичных инженерных ошибок. Особенно опасно, когда такие недочёты проявляются уже после ввода в эксплуатацию. Восстановление и переделка системы может обойтись в разы дороже, чем её качественное проектирование с самого начала. В этой статье мы разберём ключевые ошибки, которые допускаются при проектировании промвентиляции, а также дадим рекомендации по их предотвращению.
Содержание
- Недооценённые расчёты и их последствия
- Неправильный выбор оборудования
- Неучёт реальных условий эксплуатации
- Ошибки в схеме разводки воздуховодов
- Недостаточный контроль и сопровождение
Недооценённые расчёты и их последствия
Самая распространённая ошибка при проектировании промвентиляции — это пренебрежение полным теплотехническим и аэродинамическим расчётом. Часто проект строится на усреднённых цифрах или «похожих объектах», без глубокого анализа конкретной ситуации. В результате система может не справляться с задачами воздухообмена, особенно в пиковые периоды работы оборудования. Если расчет воздухообмена выполнен неправильно, помещение может оказаться в условиях нехватки кислорода, повышенного содержания пыли, токсинов или влаги. При этом избыточная производительность также вредна — она вызывает перерасход электроэнергии, чрезмерный шум и охлаждение рабочих зон в зимнее время.
Ещё один момент, который часто упускается — это расчет потерь давления в воздуховодах и подбор вентиляторов с учётом этих потерь. Многие проектировщики берут стандартные схемы и не закладывают запас на местные сопротивления (фильтры, решётки, повороты, тройники и т.п.). В результате даже мощный вентилятор может оказаться неэффективным, потому что поток воздуха просто не достигает нужных точек в системе. Также недооцениваются такие параметры, как вибрации, турбулентность потока и шумовые характеристики — всё это должно учитываться ещё на этапе проектирования, а не решаться по факту установки.
Неправильный выбор оборудования
Подбор оборудования — ещё один критически важный аспект, в котором часто допускаются ошибки. Распространённый подход — экономия на стоимости вентиляционных агрегатов. Однако недорогие вентиляторы и фильтры могут иметь слабые рабочие характеристики, быстро выходить из строя и не соответствовать заявленным параметрам. Также нередко наблюдается ситуация, когда оборудование подбирается без учета особенностей среды: например, устанавливаются обычные вентиляторы в цехах с высокой влажностью или агрессивными парами, что приводит к коррозии и частым поломкам.
Также важно правильно подобрать тип системы: централизованная или децентрализованная, с подогревом приточного воздуха или с рекуперацией тепла, с механическим или естественным побуждением. Ошибка в этом выборе может привести к неконтролируемым сквознякам, теплопотерям и неравномерному воздухообмену. В результате нарушается микроклимат, страдает оборудование и снижается производительность персонала.
Неучёт реальных условий эксплуатации
Очень часто вентиляционная система проектируется без полного анализа технологических процессов, реальных нагрузок и специфики объекта. Например, не учитывается пиковая нагрузка на вентиляцию во время запуска смены или нагрева оборудования. Также может быть пропущен такой важный параметр, как выделение вредных веществ, пара или аэрозолей в определённых точках. Проект может не учитывать сезонные изменения температур, ветровую нагрузку, влажность или пылевую нагрузку. Всё это ведёт к недогрузке или перегрузке системы, нестабильной работе оборудования, дискомфорту работников.

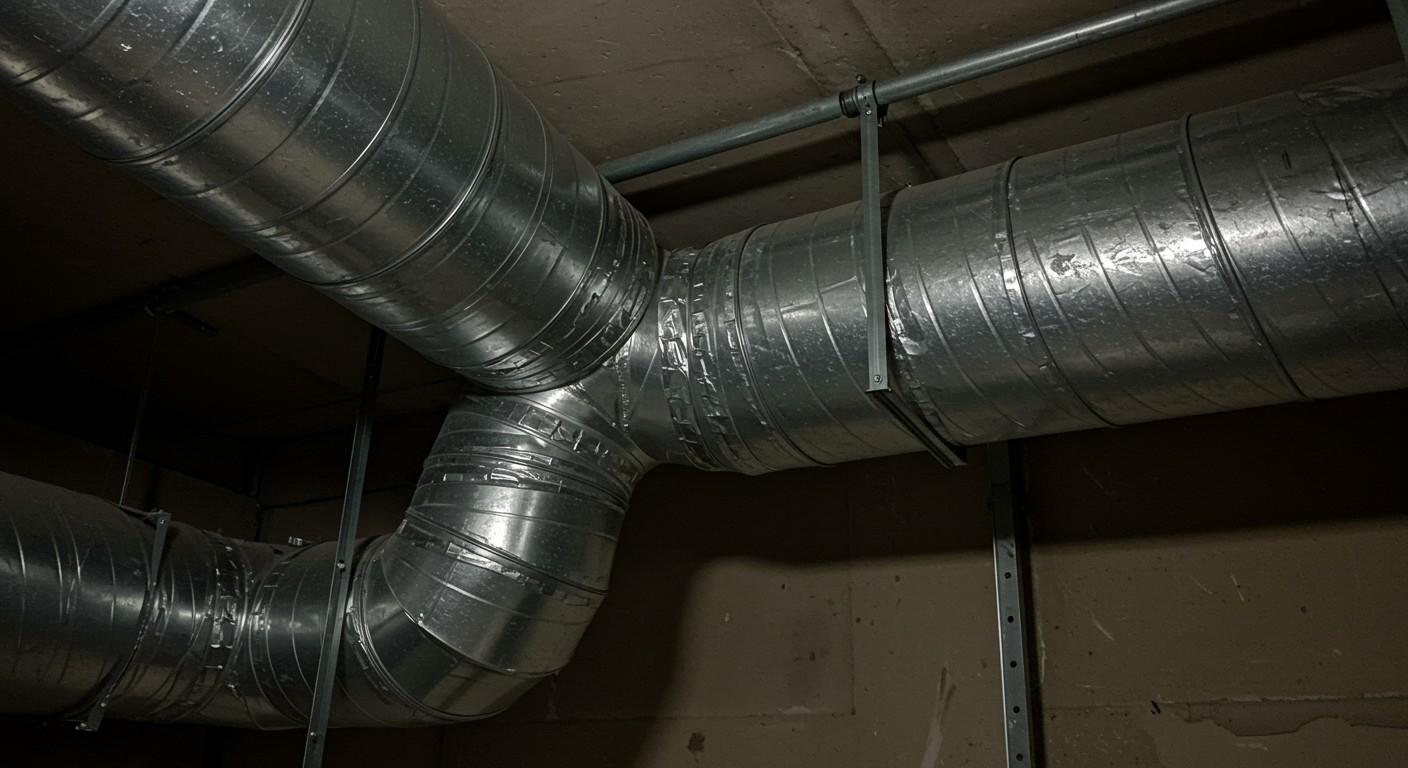

На фото: неправильное размещение воздуховодов приводит к потере эффективности системы
Также игнорируется доступ к вентиляционным каналам и оборудованию для обслуживания. Это приводит к тому, что фильтры не меняются вовремя, загрязнённые участки не очищаются, и система быстро теряет эффективность. Ещё одна ошибка — отсутствие автоматизированной системы управления и контроля, особенно на крупных объектах. Без неё невозможно оперативно реагировать на изменения условий и поддерживать оптимальный режим работы.
Ошибки в схеме разводки воздуховодов
Планировка и разводка воздуховодов — не менее важный аспект проектирования. Часто встречаются ошибки в виде слишком длинных или изогнутых трасс, резких поворотов и недостаточного сечения каналов. Всё это увеличивает сопротивление в системе, снижает скорость движения воздуха и создаёт шум. Неправильный уклон воздуховодов приводит к накоплению конденсата и загрязнений, особенно в системах, работающих при высокой влажности.
Некоторые из типичных ошибок при разводке воздуховодов:
- Размещение вытяжек и притоков на одном уровне, что мешает эффективной циркуляции воздуха.
- Отсутствие шумоглушителей и виброизоляции — особенно важно для вентиляции, расположенной рядом с рабочими зонами.
- Неправильная расстановка диффузоров и решёток — приводит к “мёртвым зонам” без движения воздуха.
- Применение неподходящих фасонных частей — особенно критично при переходах между сечениями и поворотах.
Также часто не учитывается пространственное расположение коммуникаций: вентиляционные каналы пересекаются с электрическими кабелями, водопроводом или отоплением. Это может привести к аварийным ситуациям или усложнённому монтажу.
Недостаточный контроль и сопровождение
Даже самый грамотный проект может быть испорчен при некачественном монтаже и отсутствии авторского надзора. Без участия инженеров-проектировщиков в процессе строительства, монтажники могут допустить множество отклонений от проектных решений. Это и некачественные стыки воздуховодов, и ошибки в установке оборудования, и игнорирование инструкций производителя. Также нередко наблюдаются случаи, когда для удешевления проекта подрядчик заменяет материалы на более дешёвые аналоги, не соответствующие условиям эксплуатации.
Решением является комплексный подход: авторский и технический надзор, контроль качества каждого этапа монтажа, проведение пуско-наладочных работ и настройка системы под реальные условия. Только при таком подходе можно быть уверенным, что система вентиляции будет работать эффективно, надёжно и безопасно в течение всего срока службы.
