Нельзя построить надёжную и эффективную систему вентиляции без предварительного грамотного планирования. Особенно это касается промышленных объектов, где каждая ошибка в проекте вентиляционной сети может повлечь за собой не только снижение производительности оборудования, но и риски для здоровья персонала, нарушение санитарных норм и даже аварийные ситуации. Планирование промышленных вентиляционных сетей — это многоэтапный процесс, охватывающий не только расчёты воздухораспределения, но и технические особенности зданий, специфику технологических процессов, требования к воздухообмену, противопожарную безопасность, автоматизацию. В этой статье разберёмся, как правильно спланировать вентиляционную сеть на предприятии, чтобы она работала стабильно и экономично.
Содержание
- Анализ объекта и исходных параметров
- Проектирование вентиляционной сети
- Типы вентиляционных сетей
- Распространённые ошибки в планировании
- Практические рекомендации по планированию
Анализ объекта и исходных параметров
Первый этап любого планирования вентиляционной сети — детальное изучение объекта. На этом этапе важно собрать максимум информации: общая площадь помещения, его объём, высота потолков, наличие окон и проёмов, степень герметичности, количество сотрудников, тип производственного процесса и оборудования, выделяемые вредные вещества и тепло, уровень шума. Также нужно учитывать нормативные документы — санитарные, противопожарные и строительные, включая СНиП, СП и отраслевые стандарты. Без этих данных невозможно корректно рассчитать необходимую кратность воздухообмена, количество и мощность вентиляционного оборудования, длину и сечение воздуховодов, уровень фильтрации воздуха.
Особое внимание уделяется характеристике вредных выбросов. Это могут быть пыль, пары кислот, газов, масла, аэрозоли, продукты горения, технологическая влага и многое другое. Чем агрессивнее среда — тем более специализированной должна быть вентиляционная система. Например, при наличии взрывоопасных веществ требуется взрывозащищённое оборудование и клапаны, а при высокой влажности — применение коррозионностойких материалов. Также важно понять, какие процессы требуют притока воздуха, а какие — локальной вытяжки. Только после этого можно приступать к проектированию сети, распределяя её участки по приоритетам и задачам.
Проектирование вентиляционной сети
Процесс проектирования промышленной вентиляционной сети начинается с разработки концепции: определение типа системы (приточная, вытяжная, приточно-вытяжная), механизма движения воздуха (механическая или естественная вентиляция), способа воздухораспределения (централизованная или зональная). Далее рассчитываются аэродинамические параметры: объёмы подаваемого и удаляемого воздуха, скорости в воздуховодах, потери давления, оптимальные сечения каналов. Также определяется количество необходимых вентиляторов, фильтров, шумоглушителей, заслонок, автоматики. Отдельно разрабатывается схема разводки воздуховодов с учётом конструкции здания, преград, уровня перекрытий и доступа к оборудованию для обслуживания.
В проект закладываются технические требования к материалам: оцинкованная или нержавеющая сталь, алюминий, пластик — выбор зависит от среды. Важно предусмотреть все фасонные элементы (отводы, тройники, переходы), чтобы система не только работала эффективно, но и не создавала турбулентности и шума. Проект обязательно согласуется с требованиями пожарной безопасности — предусматриваются противопожарные клапаны, отсечные устройства, системы дымоудаления при необходимости. Также закладываются зоны регулирования: где воздух должен поступать и с какой интенсивностью, а где удаляться. В идеале проект разрабатывается в BIM-среде или CAD-моделировании для точного сопряжения всех систем здания.
Типы вентиляционных сетей
На промышленных объектах применяются различные типы вентиляционных сетей в зависимости от назначения и архитектуры здания. Основные разновидности:
- Централизованные сети — подача и удаление воздуха осуществляется от одного или нескольких центральных агрегатов. Эффективны на крупных объектах с единым технологическим процессом.
- Децентрализованные системы — каждая зона обслуживается индивидуальной системой. Применяются в сложных по планировке зданиях или при необходимости точечного воздухообмена.
- Локальные вытяжки — зонты, укрытия, вытяжные шкафы, рукава. Используются для точечного удаления загрязнений на месте их образования.
- Аспирационные сети — специализированные системы для удаления пыли и мелкодисперсных частиц. Важно правильно рассчитать скорость воздушного потока для предотвращения осаждения пыли внутри каналов.
Также сети делятся на однотрубные и двухтрубные по способу организации подачи и удаления воздуха, и на магистральные и зональные — по принципу построения схемы. В зависимости от производственного профиля могут сочетаться различные виды сетей, что требует особенно внимательного проектирования и расчёта взаимодействия элементов.
Распространённые ошибки в планировании
На практике встречается ряд типовых ошибок, способных свести к нулю эффективность даже самой дорогой вентиляционной установки. К числу самых распространённых относятся:
- Недостаточный сбор данных — игнорирование технологических процессов, источников загрязнений, пиковых нагрузок приводит к недостаточной кратности воздухообмена.
- Неправильная разводка воздуховодов — чрезмерно длинные трассы, резкие повороты, отсутствие плавных переходов создают большие аэродинамические потери.
- Ошибки в подборе оборудования — вентиляторы могут быть недостаточной мощности или слишком шумными, фильтры — неэффективными в условиях высоких нагрузок.
- Игнорирование пожарных и санитарных норм — отсутствие клапанов, несертифицированные материалы, плохая герметизация создают риски для безопасности.
- Отсутствие системы регулирования — без автоматики трудно контролировать расход воздуха и реагировать на изменения внутри помещения.
Во многом причиной подобных ошибок становится стремление сэкономить на проектировании или применить «универсальное решение» для специфического объекта. На деле же грамотное планирование позволяет существенно сэкономить на последующей эксплуатации и избежать переделок.
Практические рекомендации по планированию
Чтобы вентиляционная сеть действительно выполняла свою функцию, при планировании важно придерживаться следующих принципов:
- Использовать индивидуальный подход для каждого объекта — типовой проект часто не подходит.
- Привлекать профильных специалистов, знакомых с требованиями конкретной отрасли.
- Закладывать систему с запасом по производительности на случай модернизации производственного процесса.
- Обеспечивать доступ к узлам вентиляционной системы для обслуживания и очистки.
- Применять автоматические системы управления и мониторинга, включая датчики загрязнённости фильтров, температуры, влажности и расхода воздуха.
Также важно учитывать энергопотребление системы. Частотные преобразователи, рекуператоры, системы утилизации тепла позволяют снизить затраты на электроэнергию, особенно в крупных системах. Установка шумоглушителей и виброизоляции обеспечивает комфортную акустику для сотрудников.

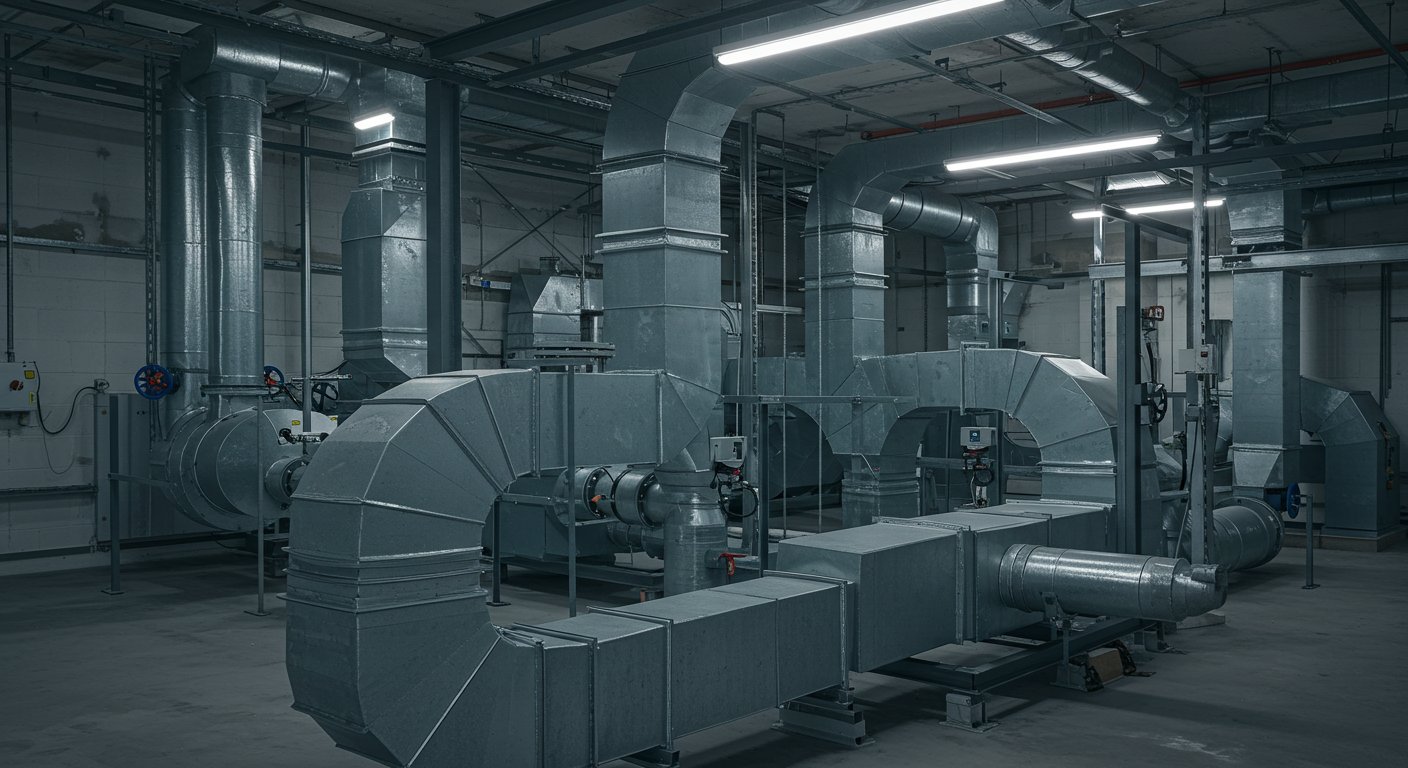

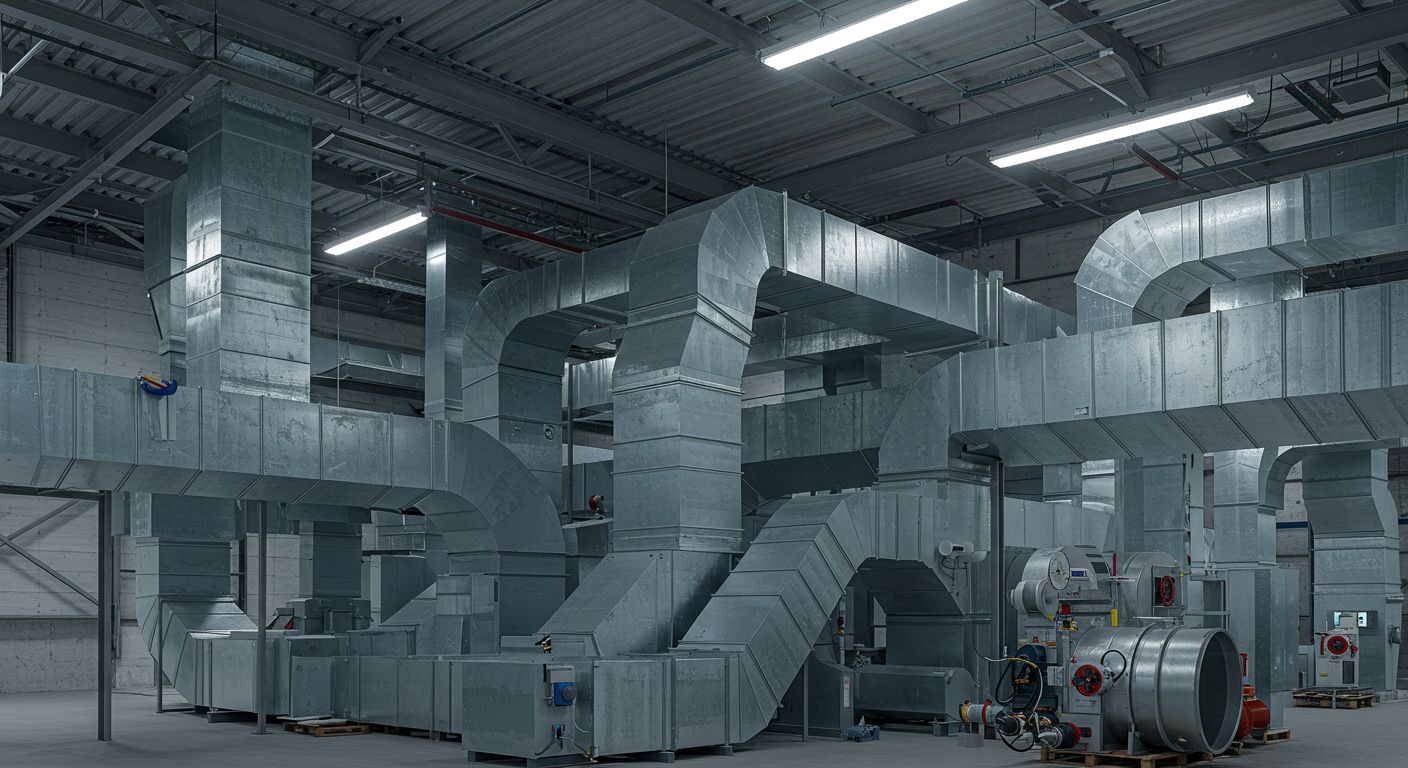

На изображении — пример планирования вентиляционной сети на производстве с распределением по зонам, вентиляционным шахтам и оборудованию
Грамотно спланированная вентиляционная сеть — это не только способ удаления загрязнённого воздуха, но и важный элемент системы производственной безопасности. От её эффективности зависит соблюдение норм, здоровье сотрудников, срок службы оборудования и экономия на энергоносителях. Поэтому пренебрегать проектированием нельзя — именно оно закладывает фундамент стабильной работы всей системы на годы вперёд.
