Работа с лакокрасочными материалами связана с выделением большого количества вредных испарений, токсичных веществ и взрывоопасных паров. Без правильно спроектированной и функционирующей вентиляционной системы эксплуатация таких цехов может стать не только неэффективной, но и опасной. Вентиляция в лакокрасочном цехе должна одновременно обеспечивать безопасность персонала, предотвращать накопление горючих паров и гарантировать соблюдение санитарных и пожарных норм. Эта система — ключевой элемент всей производственной инфраструктуры, влияющий на качество продукции, стабильность технологического процесса и безопасность объекта в целом.
Содержание
- Назначение вентиляции в ЛКМ-цехах
- Типы вентиляционных решений
- Нормативные требования и расчёты
- Типичные ошибки при проектировании
- Технологии и средства защиты
Назначение вентиляции в ЛКМ-цехах
Цель вентиляционной системы в лакокрасочном производстве — это не просто обмен воздуха, а эффективное удаление паров растворителей, краски, лака и сопутствующих химических соединений. Эти вещества зачастую обладают высокой токсичностью, канцерогенностью, раздражающим эффектом на дыхательные пути и кожу. Более того, пары многих растворителей имеют низкую температуру вспышки, что делает воздух в помещении потенциально взрывоопасным. Концентрация таких паров выше предельно допустимых значений может привести к серьёзным последствиям — от отравлений до воспламенения.
Современные системы вентиляции в ЛКМ-цехах решают несколько задач одновременно: они создают направленные потоки воздуха для вытеснения вредных испарений из зоны дыхания рабочих, обеспечивают локальную вытяжку у источников загрязнений (например, в окрасочных камерах), а также поддерживают необходимую кратность воздухообмена в зависимости от вида и объёма используемых материалов. Дополнительно такие системы могут выполнять функции осушения и фильтрации воздуха — особенно в условиях, где к лакокрасочной поверхности предъявляются повышенные требования по качеству и отсутствию включений. Важно также учитывать, что вентиляция должна работать непрерывно в рабочие часы и автоматически переходить в аварийный режим при выходе параметров за допустимые пределы.
Типы вентиляционных решений
Для организации эффективной вентиляции в лакокрасочном цехе используются разные схемы в зависимости от размеров помещения, особенностей процесса и класса опасности применяемых материалов:
- Общеобменная приточно-вытяжная вентиляция — обеспечивает полное обновление воздуха в цехе, особенно в межоперационных зонах. Важно, чтобы вытяжка производилась в верхней и нижней части помещения, так как пары растворителей могут иметь разную плотность.
- Локальная вытяжка — применяется непосредственно в местах нанесения ЛКМ, сушки, распыления и хранения растворителей. Это может быть вытяжной зонт, окрасочная камера или аспирационная система.
- Система вентиляции с рекуперацией — позволяет частично возвращать тепло из вытяжного воздуха, снижая энергозатраты на обогрев приточного воздуха, особенно актуально для зимнего периода.
- Автоматические системы контроля загазованности — используются в сочетании с вентиляцией для мгновенного реагирования на превышение ПДК по вредным веществам и автоматического запуска аварийной вытяжки.
Оптимальное решение — это комбинированный подход, при котором системы вентиляции дополняют друг друга, обеспечивая всестороннюю защиту персонала, оборудования и продукции.

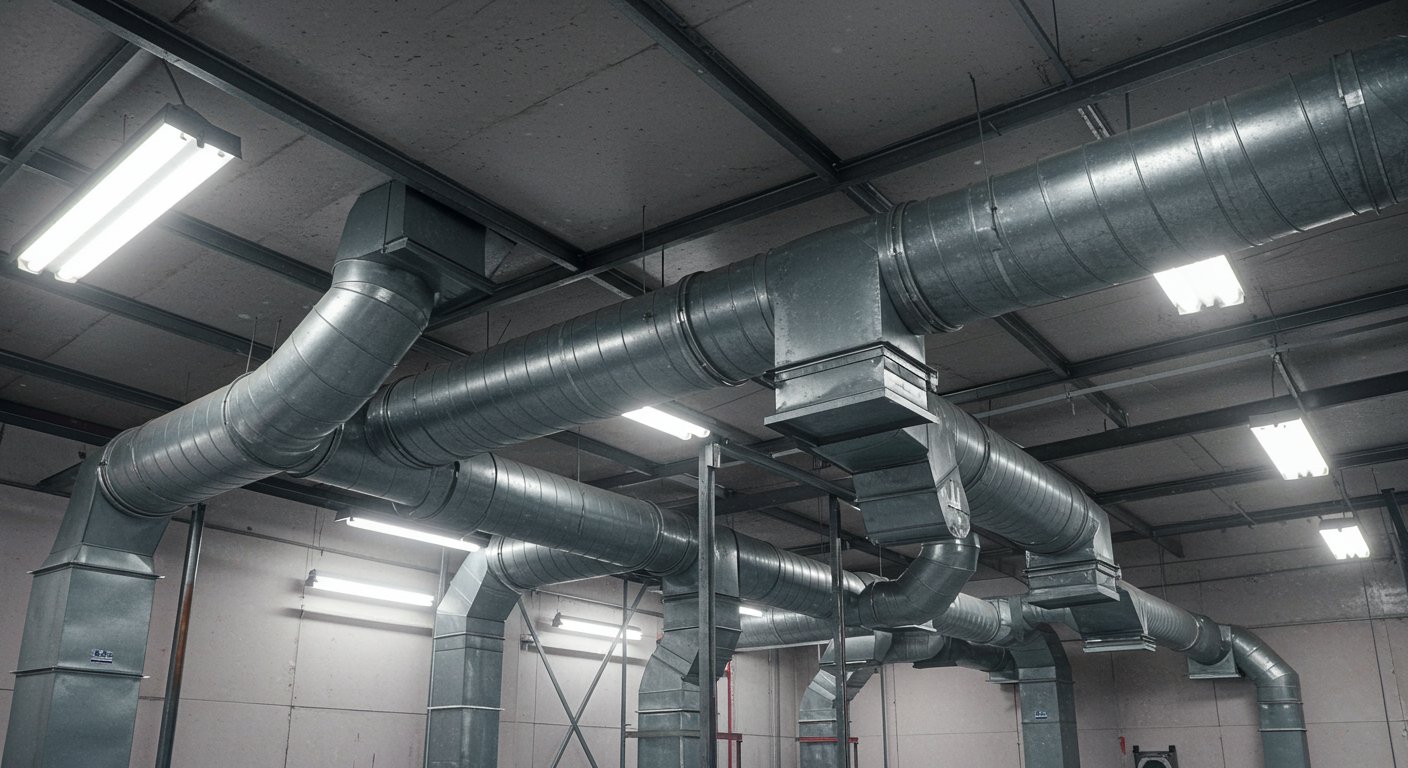

На фото: вытяжная вентиляция в окрасочной камере с системой фильтрации и осушения воздуха
Нормативные требования и расчёты
Проектирование вентиляции для цехов, работающих с ЛКМ, регламентируется рядом нормативных документов: СП 60.13330.2020, ГОСТ 12.1.005-88, СанПиН, а также требованиями пожарной безопасности и промышленной санитарии. Особое внимание уделяется объёму воздухообмена, кратности обмена воздуха в единицу времени (не менее 10–12 крат в час для рабочих зон), обеспечению разрежения в зоне работы с растворителями и наличию противоискровых компонентов в вентиляционном оборудовании.
Расчёт систем вентиляции начинается с анализа характеристик используемых лакокрасочных материалов, их температуры вспышки, объёма испарения, концентрации в воздухе, токсикологического воздействия и т. д. Затем производится определение воздухообмена, выбор фильтрации (угольные, углеволоконные, химические), защита от искрообразования, подбор вентиляционного оборудования с антикоррозийным исполнением. Все воздуховоды и узлы системы обязательно заземляются и снабжаются взрывозащищённой арматурой. Системы притока проектируются с подогревом и возможностью регулировки потока в зависимости от времени суток и загрузки цеха. Особенно важно учитывать равномерность потоков воздуха: нельзя допускать застойных зон, где может скапливаться пар ЛКМ, создавая взрывоопасную смесь.
Типичные ошибки при проектировании
Несмотря на жёсткие нормативные требования, при проектировании вентиляции в лакокрасочных цехах нередко допускаются критические ошибки, которые могут повлечь за собой не только штрафы, но и угрозу безопасности:
- Недостаточный воздухообмен — слишком слабая система не справляется с испарениями, что приводит к накапливанию паров ЛКМ и угрозе взрыва.
- Отсутствие локальной вытяжки — отсутствие зональной фильтрации создаёт нагрузку на общеобменную систему и снижает её эффективность.
- Неверный подбор оборудования — использование невзрывозащищённых вентиляторов и электромоторов может привести к возгоранию при контакте с парами растворителей.
- Игнорирование фильтрации — если вытяжной воздух выбрасывается без очистки, это ведёт к загрязнению окружающей среды и нарушению норм экологии.
Минимизировать такие риски можно только при участии специалистов с опытом проектирования вентиляции именно для лакокрасочных производств, с учётом специфики каждого цеха и технологии нанесения ЛКМ.
Технологии и средства защиты
Современные технологии позволяют не только обеспечить высокую эффективность вентиляции, но и существенно снизить риски для персонала и окружающей среды. К примеру, используются интеллектуальные системы управления микроклиматом, которые анализируют концентрацию паров в воздухе и динамически регулируют мощность вентиляции. Это особенно эффективно в условиях переменной загрузки производства, когда в одни смены интенсивность распыления ЛКМ выше, чем в другие.
В цехах с высокой интенсивностью нанесения ЛКМ целесообразно использовать автоматические промышленные фильтры с функцией саморегенерации, что позволяет продлить срок службы фильтрующих элементов и поддерживать стабильный уровень очистки. А для повышения энергоэффективности внедряются системы рекуперации тепла, теплообменники с антикоррозийным покрытием и вытяжные модули с интеллектуальной настройкой по времени суток. Также активно применяются индивидуальные средства защиты, такие как вытяжные столы с локальной фильтрацией, приточные панели в зонах окраски, а также системы освещения с минимальной теплоотдачей, чтобы не влиять на воздушные потоки.
Вся система вентиляции должна быть интегрирована в общую систему промышленной безопасности предприятия, включая сигнализацию по загазованности, аварийную остановку оборудования и автоматическую продувку цеха в нештатных ситуациях. Только комплексный подход позволяет обеспечить безопасную, стабильную и экологически ответственную работу лакокрасочного производства в соответствии с актуальными стандартами.
